Có nhiều loại máy bơm điện chìm, và loại thường được sử dụng nhất trong tưới giếng là máy bơm điện chìm chứa dầu và chứa nước. Lấy máy bơm điện chìm giếng sâu dòng QJ làm ví dụ, bài viết này giới thiệu tóm tắt về cấu trúc của máy bơm chìm giếng sâu.
Cấu tạo của máy bơm chìm giếng sâu chủ yếu bao gồm một máy bơm nước, một động cơ điện, một đầu vào và một thiết bị làm kín, như thể hiện trong hình.
Máy bơm nước nằm ở đầu trên của máy bơm điện chìm, chủ yếu bao gồm cánh bơm, vỏ dẫn hướng, trục bơm, ổ trục cao su và các thành phần khác. Trục bơm và trục động cơ được kết nối bằng khớp nối xi lanh. Cánh bơm là cánh bơm ly tâm khép kín, và để ngăn máy bơm nước đảo ngược trong quá trình tắt máy, một van kiểm tra được lắp đặt ở đầu trên.
Phần động cơ nằm ở đầu dưới của máy bơm điện chìm, chủ yếu bao gồm các thành phần như rotor, stato, ổ trục dẫn hướng, ổ trục đẩy và màng điều chỉnh áp suất. Cuộn dây nhựa hoặc stato được làm bằng dây điện từ chống nước bọc nylon cách điện bằng polyethylene. Bên trong động cơ được đổ đầy nước sạch để làm mát ổ trục của động cơ. Một màng điều chỉnh áp suất cao su được lắp ở phía dưới động cơ để điều chỉnh những thay đổi về áp suất nước bên trong thân máy do nhiệt độ tăng của động cơ.
Thiết bị đầu vào và niêm phong nằm ở giữa máy bơm điện chìm. Thiết bị niêm phong nằm ở đầu trên của động cơ và bao gồm một vòng ném cát và một bộ phận phớt dầu xương của các thiết bị tiến và lùi. Chức năng của nó là ngăn không cho cặn bẩn xâm nhập vào bên trong động cơ.
Ý nghĩa mô hình của máy bơm chìm giếng sâu 200-QJ80-55/5: 200- Đường kính giếng tối thiểu phù hợp với máy bơm này là 200 mm; máy bơm chìm giếng sâu QJ; 80- Lưu lượng định mức là 80m3/h; 55- Tổng cột áp định mức là 55 mét; 5 tầng bơm nước.

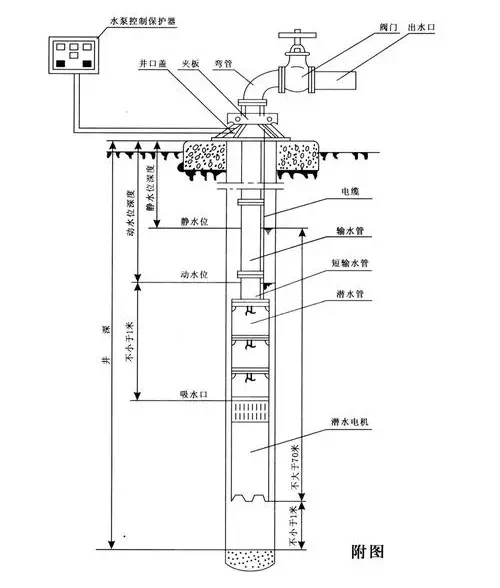

Sơ đồ cấu tạo của máy bơm chìm giếng sâu như sau:
