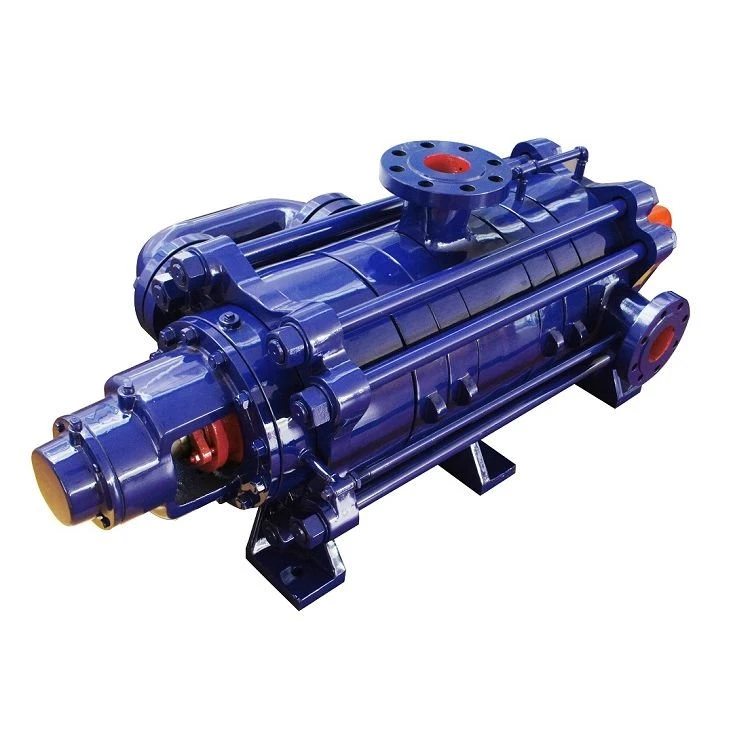

Máy bơm ly tâm đa tầng mỏ

Giơi thiệu sản phẩm:

Máy bơm ly tâm nhiều tầng của mỏ được tạo ra dựa trên công nghệ tiên tiến đã được giới thiệu, ăn vào và hấp thụ; chúng thích hợp để mang nước sạch và các vật liệu có thuộc tính tương tự như nước sạch ở cấp độ vật lý và hóa học. Kích thước hạt của chất rắn không hòa tan nhỏ hơn 2 mm và thể tích không vượt quá 0.1c/o trên một đơn vị thể tích. 15 độ đến 180 độ là phạm vi nhiệt độ trung bình của máy bơm ly tâm khai thác nhiều tầng. Ngoài ra, áp suất vận hành của bơm ly tâm khai thác nhiều tầng là 3,0 MPa. Nhiệt độ môi trường xung quanh và độ ẩm tương đối phải nhỏ hơn hoặc bằng 40 độ và 95 độ tương ứng.

Đặc trưng

Máy bơm ly tâm nhiều tầng của mỏ hoạt động ổn định và đáng tin cậy trong khi vận hành, đồng thời chúng có hiệu suất cao và khả năng tạo bọt vượt trội. Nó sử dụng mô hình thủy lực của các sản phẩm tiết kiệm năng lượng hiệu quả cao được nhà nước khuyến nghị, có lợi ích về hiệu quả cao, phạm vi hiệu suất nhẹ, vận hành an toàn và ổn định, tiếng ồn thấp, tuổi thọ dài, lắp đặt và bảo trì đơn giản.

Các bộ phận dòng chảy của Máy bơm ly tâm đa tầng mỏ được cấu tạo từ gang dẻo hoặc thép đúc chống mài mòn, cùng với các vật liệu khác, để đảm bảo hiệu suất cao, tiết kiệm năng lượng, phạm vi hoạt động rộng, hoạt động ổn định, tiếng ồn thấp, tuổi thọ cao và dễ lắp đặt và sửa. Bằng cách thay đổi vật liệu của các phần dòng chảy, vòng đệm hoặc thêm hệ thống làm mát, v.v., máy bơm ly tâm trục ngang đa tầng cánh có thể vận chuyển nước nóng, dầu, chất ăn mòn hoặc chất mài mòn.

Cấu tạo và nguyên lý làm việc:

1. Bơm MD(P) là loại bơm ly tâm phân đoạn, một hút và nhiều tầng cánh. Phần nước phía trước, thẳng đứng hướng lên trên, là nơi đặt đầu hút. Theo yêu cầu sử dụng thực tế, nó cũng có thể được chuyển thành tư thế nằm ngang. Đầu ra của máy bơm được đặt thẳng đứng hướng lên trên phần đầu ra, nằm ở giữa thiết bị. Bu lông căng được sử dụng để liên kết khung kết nối của máy bơm, phần nước phía trước, phần giữa, phần đầu ra và phần đầu vào nước phía sau. Tùy theo nhu cầu của người sử dụng mà càng nâng có thể nâng lên hoặc hạ xuống.

2. Cấu tạo và nguyên lý làm việc của các bộ phận chính

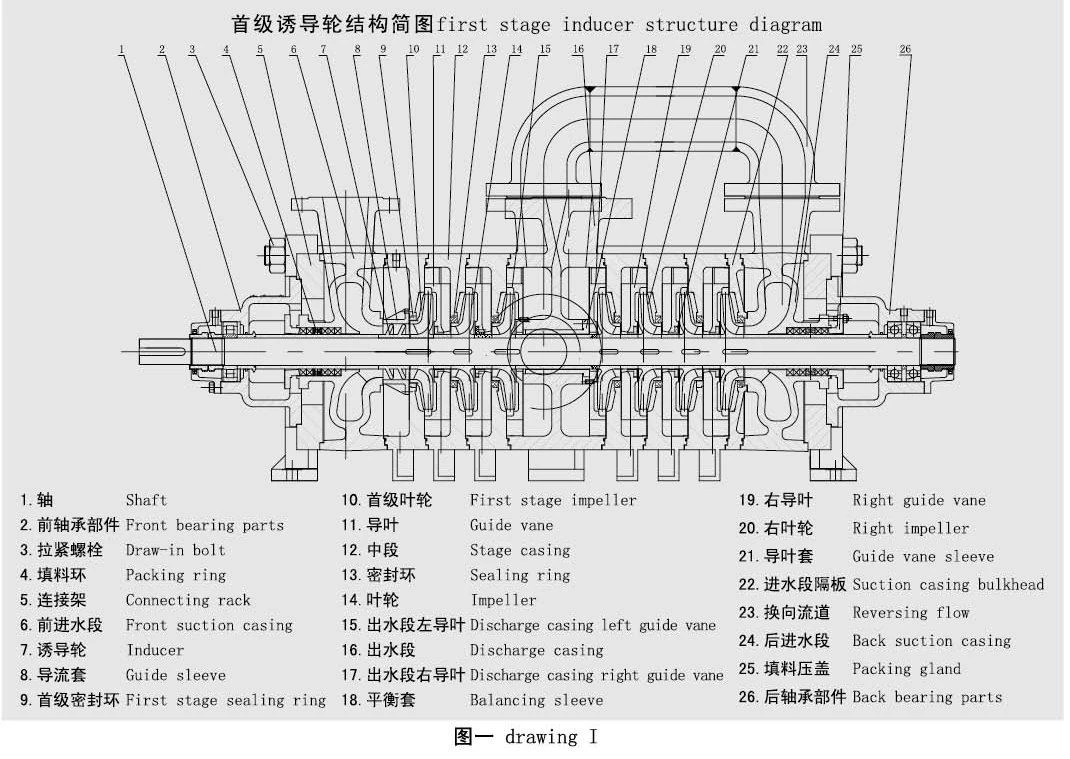

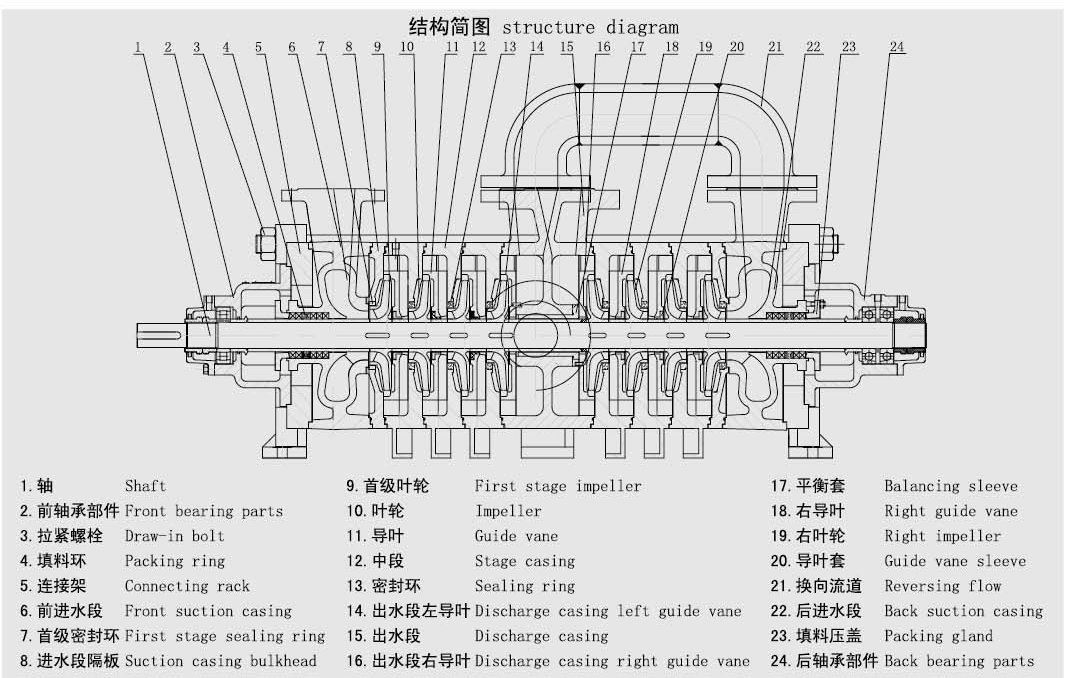

⑴ các bộ phận chính của máy bơm nước: phần nước phía trước, phần đầu ra, phần đầu vào phía sau, cánh dẫn hướng, cánh dẫn hướng bên phải, cánh dẫn hướng bên trái của phần đầu ra, cánh dẫn hướng bên phải của phần đầu ra, phần giữa, cánh quạt, cánh quạt bên phải, trục, cân bằng trống, ống định vị phía trước, ống định vị phía sau, khung kết nối, kênh dòng chảy đảo chiều, v.v.; Rôto bao gồm bánh công tác, bánh công tác phải, trống cân bằng, ống giữ bánh công tác, ống định vị phía trước, ống định vị phía sau và các bộ phận khác được lắp trên trục. Đầu truyền động của rôto được hỗ trợ bởi một ổ lăn, đầu này được bố trí đối diện với một ổ bi tiếp xúc chéo và ổ trục được bôi trơn bằng dầu mỡ.

(2) Phần nước phía trước, phần đầu vào nước phía sau, phần giữa, cánh dẫn hướng bên phải, cánh dẫn hướng bên trái của phần đầu ra, cánh dẫn hướng bên phải của phần đầu ra, kênh dòng chảy ngược và phần đầu ra tạo nên buồng làm việc của bơm. Mặt trục là nơi chất lỏng đi vào. Các giai đoạn áp suất thấp được bố trí ở cả hai đầu để giảm bớt áp suất do phốt trục mang theo. Trong quá trình hoạt động, lực hướng trục tác dụng lên từng cặp cánh bơm bố trí đối xứng ngược chiều nhau, có thể bù trừ lẫn nhau để cân bằng lực hướng trục sinh ra.

⑶ ① Phốt trục: Phải sử dụng đệm mềm để bịt kín, độ kín của đệm phải phù hợp để chất lỏng có thể chảy ra từng giọt.

② truyền dẫn: máy bơm được điều khiển trực tiếp bởi động cơ thông qua khớp nối đàn hồi; Nhìn từ hướng của động cơ, máy bơm quay theo chiều kim đồng hồ.

③ ổ trục: ổ lăn được sử dụng ở đầu truyền động và ổ bi tiếp xúc chéo được sử dụng ở cuối.

④ vòng đệm: ngăn không cho nước áp suất cao trong máy bơm nước rò rỉ trở lại bộ phận đầu vào, có thể thay thế sau khi mòn.

⑤ trống cân bằng: được lắp đặt sau cánh quạt giai đoạn cuối, nó quay cùng với rôto và bề mặt tròn bên ngoài của trống cân bằng tạo thành một khe hở xuyên tâm với bề mặt lỗ bên trong của ống bọc cân bằng.

⑥ Tay áo định vị phía trước và phía sau: ở hai buồng đóng gói, chúng có thể được thay thế sau khi mòn.

⑷ nguyên tắc làm việc: trục bơm quay dưới sự truyền động của động cơ để làm việc trên chất lỏng để tăng năng lượng của nó, để lượng chất lỏng cần thiết được gửi đến độ cao hoặc áp suất cần thiết từ bể hút thông qua các bộ phận chảy qua của máy bơm.

Ý nghĩa mô hình:

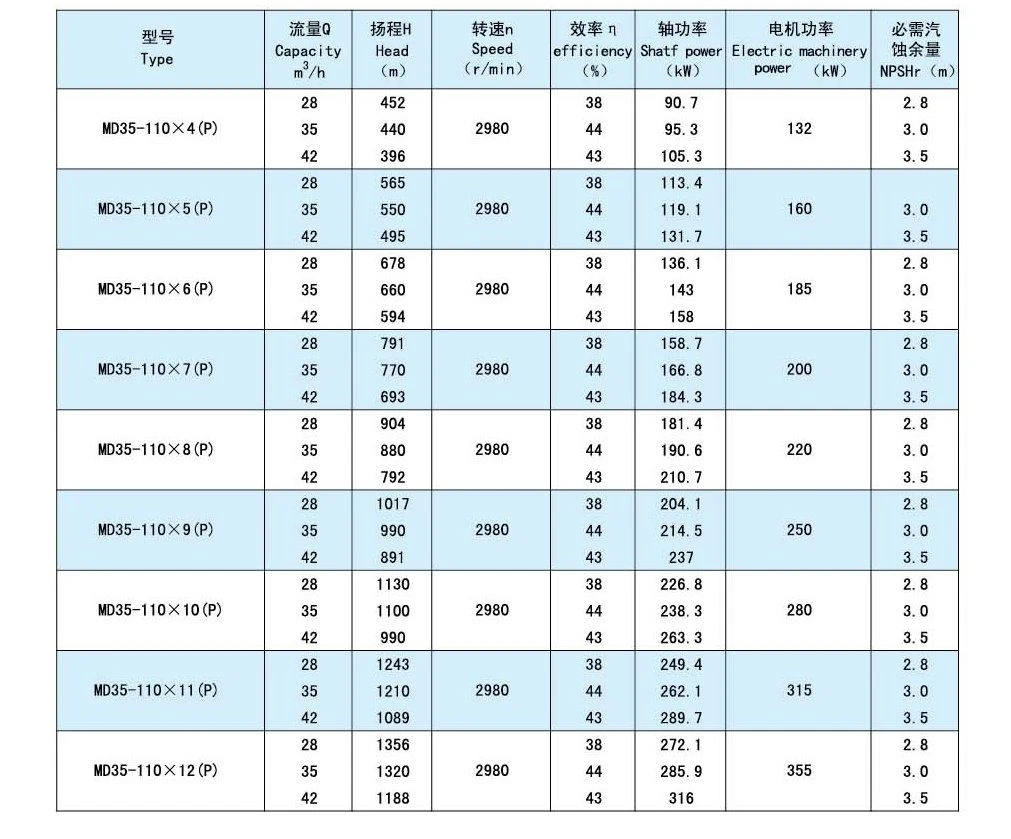

ví dụ: md100-80 × 8 (P) MD: bơm ly tâm đa tầng chống mài mòn cho mỏ than 100: lưu lượng 100m3/h 80: thang máy một tầng 80m 8: tầng (P): loại cân bằng
